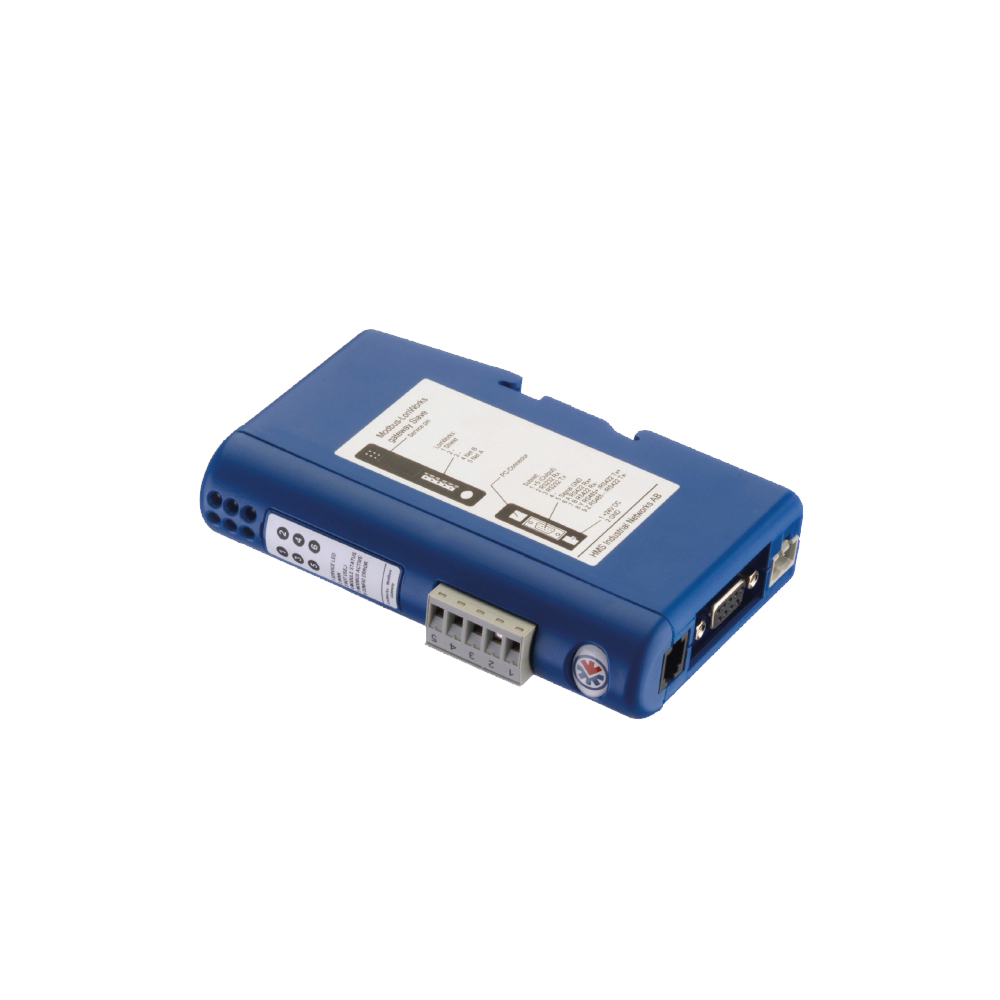

EC700

LON/MODBUS Arayüz Ünitesi

Stokta yok

  • Modbus ağ geçidi InfraLINK’in bir parçasıdır.
  • Tüm modbus ağ geçitlerinde sağlam bir özellik bulunur, yüksek performanslı CPU’lu donanım platformu ve UART kaybı olmadan hızlı iletişim için veri. LonWorks’ten modbus’a adres eşleme CF3000 yangını ile önceden yüklenmiş ve kullanıma hazır sistem arabirim kartı.
  • EC700 modbus ağ geçidinde 3 iletişim bulunur, seri ve programlama için bağlantı noktaları bağlantıları. Seri bağlantı noktası aşağıdakilerden birini yapabilir: RS232 veya RS485 (2 telli) iletişim.
  • LonWorks ile yüksek hızlı ana işlemci, Nöron iletişim yardımcı işlemcisi
  • Daha iyi bağışıklık için Echelon Akıllı Alıcı-Verici manyetik ve yüksek frekanslı ortak mod gürültüsü
  • Seri için sağlam yüksek hızlı UART
  • Kolay kurulum için kompakt tasarım
  • Anında 6 adet çok fonksiyonlu LED gösterge durum teşhisi
  • Basit entegrasyona izin vererek 3. taraf modbus BMS sistemi ile zaman kazandırır.
  • Kolay kurulum
  • Ray montajlı
Karşılaştır

Açıklama

Model Eaton-Menvier EC700 Teknik Özellikleri
Açıklama Modbus Ağ Geçidi – LonWorks Alıcı-Verici FT-X1 (Akıllı Alıcı-Verici), TP / FT-10 (serbest topoloji bükümlü çift kanalda kullanım)
Tanımlama
Baud Hızı 78 kbit/s
Bağlantılar 1 x 2 kutuplu wieland konektörü
Besleme Gerilimi / Şebeke Konnektörü 24V dc ± 10% 50Hz
Anlık Tüketim 24V dc’de maksimum 280mA (tipik olarak 100mA)
Seri Haberleşme Modbus RTU slave
Telsiz RS232 / 422 (4 telli) / 485 (2 telli)
Baud Hızı 57,6 kbits / s’ye kadar yapılandırılabilir.
Konnektör DSUB-9 dişi konnektör
Çevre Koşulları
Çalışma Sıcaklığı 0 ° C ila + 55 ° C Çalışma Sıcaklığı
-5 ° C ila + 85 ° C Fiziksel
Boyutlar 120mm x 27mm x 75mm
Net Ağırlık 150g
Koruma Sertifikası IP20
EMC Sertifikası CE, UL & cUL

ÜRÜN RESMİ İNDİRİN

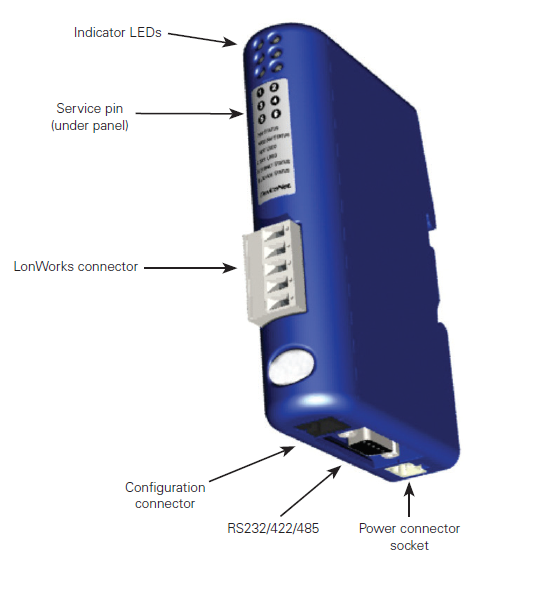

Kurulum

Standart Bağlantılar
