- 19” standart 4U ATCA endüstriyel kasa
- Tak-çıkar kart modülü yapısıyla esnek ve kolay kullanım
- 80kanal@1080P veya 320kanal@D1 encoding (tam konfigüre halde)
- 80 kanal @ 4K veya 320 kanal @ 1080P veya 720 kanal @ 720P veya 1500 kanal @ D1 decoding (Tam konfigüre halde)
- 320 kanal @1080P H.265 decoding (Tam konfigüre halde)
- 240@D1 nonstandard stream decoding (Tam konfigüre halde)
- Maks. 60 screens splicing
- Analog/dijital video girişi ve matrix çıkışı
- SD/HD video girişi ve çıkışı
- Sıkıştırılmamış dijital sinyal kodlama çıkışı
- Matrix kontrolü, izleme ve online depolama için 6 RJ-45 gigabit network portu
- TCP/IP/RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE network protokolü
- SAS depolama kartı desteği, RAID 0/1/5/6/10
- Uzaktan videowall’a analog/dijital video gönderimi
- Uzaktan reboot/upgrade vb operasyon desteği
- VGA mevcut
Proje Ürünü

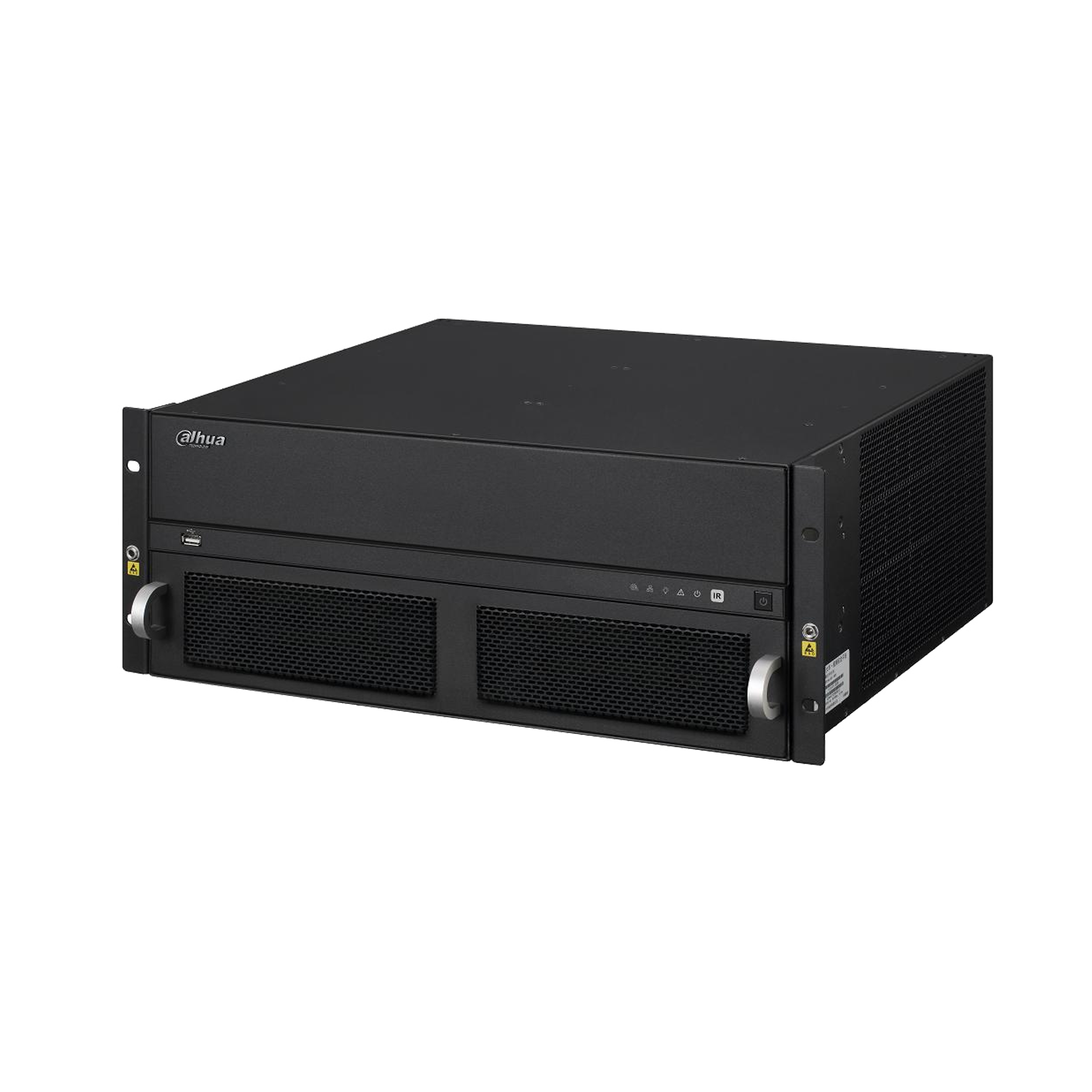

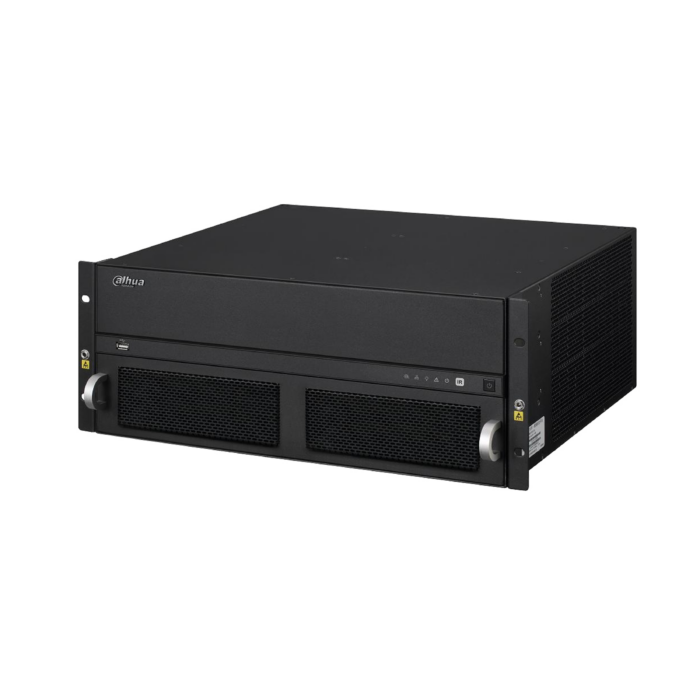

M70-4U-E
Multi-service Video Yönetim Platformu
Stokta yok
Açıklama
| Dahua M70-4U-E Teknik Özellikleri | |
| Sistem | |
| İşlemci | Dört çekirdekli gömülü mikro işlemci |
| İşletim Sistemi | Gömülü LINUX |
| Seri Versiyonu | PCI-E |
| Slot | 12(2 Ana Board Slot, 10 Video ve Ses Fonksiyon Board’u) |
| Ana Sistem | Güç Modülü (yedek modül opsiyonel), ana kontrol board’u, kontrol board’u, PCI-E arka panel, akıllı sıcaklık kontrollü fan |
| Video Giriş Kartı | Maks. 10 |
| Video Çıkış Kartı | Maks. 10 |
| Video Girişi | |
| M70 (DVI) | |
| Arayüz | 4kanal DVI-I (HDMI & VGA konvertör ile) |
| Kodlama Formatı | H.264/MPEG4 |
| Kodlama Kapasitesi | 4Kanal@1080P, Destek Çözünürlük: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
| M70 (HDMI) | |
| Arayüz | 4 kanal HDMI |
| Kodlama Formatı | H.264 / MPEG4 |
| Kodlama Kapasitesi | 4 Kanal @ 1080P, Destek Çözünürlük: 1080P / 720P / UXGA / SXGA + / SXGA / XGA / SVGA / VGA |
| M70 (VGA) | |
| Arayüz | 4Kanal VGA |
| Kodlama Formatı | H.264 / MPEG4 |
| Kodlama Kapasitesi | 4 Kanal @ 1080P, Destek Çözünürlük: 1080P / 720P / UXGA / SXGA + / SXGA / XGA / SVGA / VGA |
| M70 (CVBS) | |
| Arayüz | 32Kanal BNC (1.0Vp-p, 75Ω) |
| Sinyal Formatı | NTSC/PAL |
| Kodlama Formatı | H.264/MPEG4 |
| Kodlama Kapasitesi | 32Kanal@D1 |
| Data Portları | 2 RS485 portu |
| M70 (HDCVI) | |
| Arayüz | 8 Kanal BNC (1.0Vp-p, 75Ω) |
| Sinyal Formatı | HDCVI (ses/video/kontrol) |
| Kodlama Formatı | H.264 / MPEG4 |
| Kodlama Kapasitesi | 8 Kanal @ 1080P |
| M70 (HD-SDI) | |
| Arayüz | 8kanal BNC (1.0Vp-p, 75Ω) |
| Sinyal Formatı | HD-SDI, 1.485Gbps |
| Kodlama Formatı | H.264/MPEG4 |
| Kodlama Kapasitesi | 8kanal@1080P |
| Data Portları | 2 RS485 portu |
| Network Video | |
| Kodlama Formatı | H.264/MPEG4/ONVIF/PISA |
| Transfer Protokolü | TCP/UDP/RTP/RTSP/RTCP/DHCP |
| Desteklenen Cihazlar | IPC, DVR, NVR, NVS, Video Matrix |
| Video Çözünürlüğü | 1200MP / 800MP / 500MP / 300MP / 1080P / UXGA / 720P / D1 / HD1 / 2CIF / CIF / QCIF |
| Video Çıkışı | |
| M70(DVI) | |
| Decoding Kapasitesi | 8 Kanal @ 12MP (15 fps) / 8 kanal @ 4K / 32 kanal @ 1080P / 72 kanal @ 720P / 144 kanal @ D1 |
| Arayüz | 4kanal DVI-D(HDMI konvertör ile) |
| H.265 | 4 kanal @1080P H.265 decoding |
| Çözünürlük | 4000 * 3000 @ 15fps, 3840 * 2160 @ 30fps, 1920 * 1080 @ 60fps, 1280 * 1024 @ 60fps, 1280 * 720 @ 60fps, 1024 * 768 @ 60fps |
| Bölünmüş Ekran | 1/4/6/8/9/16/25/36 |
| M70(HDMI) | |
| Decoding Kapasitesi | 8 Kanal @ 12MP (15fps) / 8 kanal @ 4K / 32 kanal @ 1080P / 72 kanal @ 720P / 150 kanal @ D1 |
| Arayüz | 6 kanal HDMI |
| H.265 | 32 kanal @1080P H.265 decoding |
| Çözünürlük | 4000 * 3000 @ 15fps, 3840 * 2160 @ 30fps, 1920 * 1080 @ 60fps, 1280 * 1024 @ 60fps, 1280 * 720 @ 60fps, 1024 * 768 @ 60fps |
| Bölünmüş Ekran | 1/4/6/8/9/16/25/36 |
| Depolama | |
| M70(RAID Card) | |
| Depolama | 2 adet SAS depolama cihazı, 48 adet 4TB HDD desteği |
| Arayüz | 2kanal mini SAS |
| RAID | RAID0/ RAID1/ RAID5/ RAID6/ RAID10 |
| Matrix Switch | |
| Video Giriş | Analog Kamera, Dijital Camera, IPC, DVR, NVS, NVR vb. |
| IP HD Matrix Switch | 2048 IP giriş, 160 kanal@1080p, 320 kanal@720p, 640 kanal@D1 |
| Video-Wall | |
| Splicing | Video-wall splicing (maks. 60 LCD görüntü) |
| Video-Wall | Destek Splicing Zoom/Merge/Roam/ Overlay |
| Giriş Kaynağı | HD/SD, Dijital/Analog |
| Çıkış Portu | DVI-D / HDMI |
| Kontrol Modu | PC client /Lokal Menü/ Network Keyboard/IPAD |
| Network | |
| Arayüz | 6 adet RJ-45 portu (10/100 / 1000M), anakartta 2, kontrol panosunda 4 adet |
| Serial Port | 4 RS232 portu (4 RJ45), konsol ve kontrol için 1 RS485 portu |
| USB | 3 USB2.0, 1 USB3.0 |
| Çevre Koşulları | |
| Güç Kaynağı | 100 ~ 120V AC, 200 ~ 240V AC |
| Güç Tüketimi | ≤600W |
| Çalışma Koşulları | -10 ° C ~ + 50 ° C /% 10 ila% 90 RH / 86 ~ 106 kpa |
| Boyut | 4U, 482.6mm x 496mm x 177.8mm |
| Net Ağırlık | ≤25Kg |
Teknik Şartname

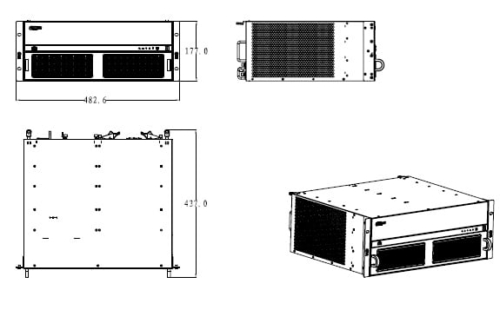

Boyutlar
